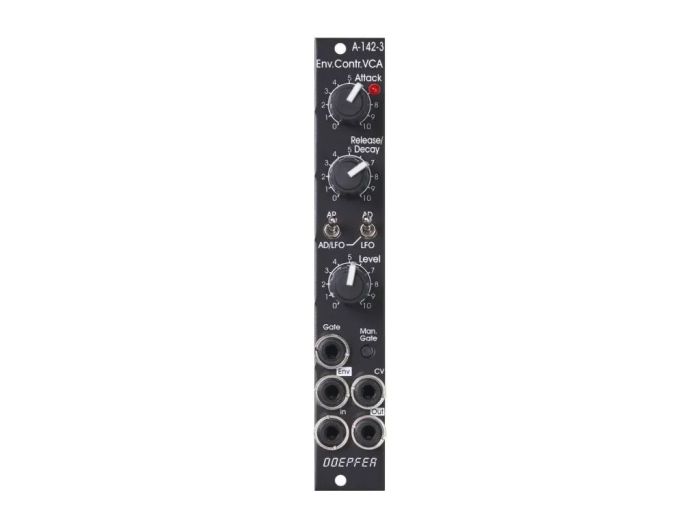

Doepfer A-142-3v Vintage Edition
- Grote voorraad, snelle levering
- Fysieke showroom in Haarlem
- Retourneren kan ook in de winkel
- Bijna altijd direct een expert aan de lijn
Productinformatie Doepfer A-142-3v Vintage Edition
Doepfer A-142-3v Vintage Edition is een compacte Eurorack module van slechts 4 HP die een envelope controlled VCA combineert met een AD/AR envelope generator. Deze combinatie maakt de module ideaal voor het vormgeven van percussieve geluiden in je modular setup. Dankzij de exponential curve shapes van de envelope generator krijg je natuurlijke charge- en discharge-curves, terwijl de VCA een lineaire control scale heeft voor nauwkeurige regeling van je signaal.
Met de Doepfer A-142-3v Vintage Edition kun je de envelope generator ook als LFO gebruiken, wat extra veelzijdigheid biedt binnen je Eurorack modules. Deze module is een onmisbare tool als je op zoek bent naar dynamiek en expressie in je patches. Waarom zou je niet experimenteren met deze veelzijdige combinatie van VCA en envelope voor een rijke sound?
LED-bediening (envelope/LFO-display)
Attack (A), handmatige bediening
Decay/release (D/R), handmatige bediening
Modusschakelaars: AD (attack-decay envelope), AR (attack-release envelope), envelope of LFO (LFO alleen als de linkerschakelaar in de stand "AD/LFO" staat)
Level: handmatige audio level regeling (audio-ingang van de VCA)
Gate-ingang (min. +5V, max. +12V)
Handmatige gate (momentary switch)
Env: envelope/LFO-uitgang (ongeveer 0...+10V)
CV: VCA control voltage ingang, spanningsbereik 0...+5V, genormaliseerd naar de envelope-uitgang via 50% attenuator
In: audio-ingang
Out: audio-uitgang
Aanvullende technische informatie:
Bereik van de attack en decay/release tijd: ongeveer 4 ms ... 7 s of ongeveer 0,1 ms ... 150 ms, afhankelijk van de jumperinstelling
Frequenties in LFO-modus: ongeveer 100 Hz ... 0,05 Hz (d.w.z. 20 s periode) of ongeveer 2,5 kHz ... 2 Hz, afhankelijk van de jumperinstelling
Interne jumper kan worden gebruikt om een van de twee tijdsbereiken te selecteren. Met geïnstalleerde jumper is het tijdsbereik voor attack en release/decay ongeveer 4 ms ... 7 s, zonder jumper ongeveer 0,1 ms ... 150 ms
Trimming potentiometer wordt gebruikt om het niveau aan te passen dat de overgang van de vallende naar de stijgende helling in LFO-modus definieert; dit verandert ook de frequentiebereiken omdat de lengte van de vallende helling de frequentie beïnvloedt
Spanningsniveau van het gebruikte gate-signaal moet minimaal +5V zijn en de stijgende/vallende hellingen moeten snel genoeg zijn; anders werkt de envelope niet correct
VCA (CEM3381) is alleen geschikt voor audiosignalen (AC gekoppeld), niet geschikt voor het verwerken van control voltages
Envelope generator heeft exponentiële curvevormen (laad-/ontlaadcurven van een condensator)
Ook in LFO-modus zijn de curvevormen exponentieel
Wanneer een gate-signaal wordt toegepast in LFO-modus, interfereren de gate-gestuurde envelope en de LFO-signalen met elkaar
Uitgangsspanningsbereik van de envelope/LFO is ongeveer 0 - 10V (10V = attack-piek); het LFO-signaal is niet nul-symmetrisch
Envelope-uitgang wordt met ongeveer 50% verzwakt (0...+10V -> 0...+5V) en genormaliseerd naar de VCA CV-ingang
Control voltage bereik van de VCA CV-ingang is ongeveer 0...+5V wanneer een externe control voltage wordt gebruikt om de VCA te regelen
VCA heeft een lineaire regelschaal
Handmatige gate-knop kan ook worden gebruikt om het externe gate-signaal te "muten", d.w.z. het externe gate-signaal is ineffectief terwijl de gate-knop wordt bediend
Module is geen halve A-142-2; de envelope/LFO en de VCA-circuits zijn volledig anders vergeleken met de A-142-2; envelope en LFO zijn gebaseerd op het timer-circuit 555, voor de VCA wordt de CEM3381 gebruikt
Het wijzigen van de posities van de jumpers maakt het mogelijk om de fabrieksinstellingen aan te passen; raadpleeg het document A142_3_trimming_potentiometers_and_jumpers.pdf voor jumperposities en -functies
Breedte: 20,0 mm / 4 TE / 4 HP
Diepte: 45 mm (gemeten vanaf de achterzijde van het voorpaneel)
Stroom: +20 mA (+12V), -20 mA (-12V)
