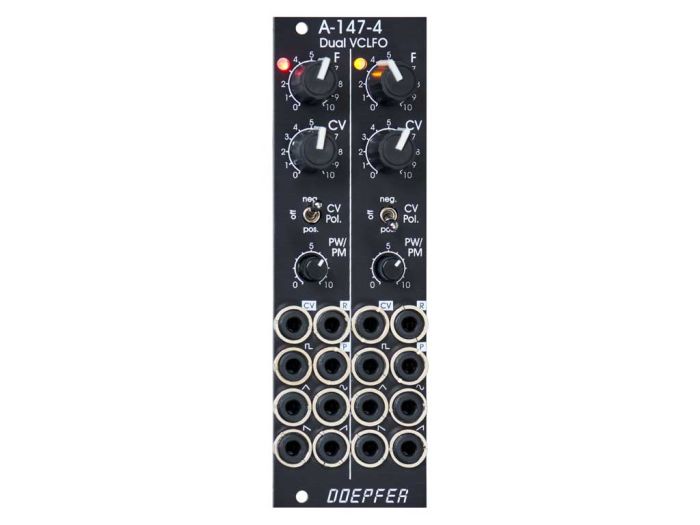

Doepfer A-147-4v Dual VCLFO Vintage Edition
Ben jij opzoek naar een Dual VCLFO om je modulaire setup mee aan te vullen? Dan is de Doepfer A-147-4 wat voor jou!
- Grote voorraad, snelle levering
- Fysieke showroom in Haarlem
- Retourneren kan ook in de winkel
- Bijna altijd direct een expert aan de lijn
Productinformatie Doepfer A-147-4v Dual VCLFO Vintage Edition
De Doepfer A-147-4 is een dubbele spanningsgestuurde LFO (Low Frequency Oscillator). Elke LFO heeft de vijf golfvormen driehoek, sinus, stijgende en dalende zaagtand en rechthoek beschikbaar. De rechthoekuitgang heeft een handmatig instelbare pulsbreedte en pulsbreedtemodulatie door middel van een externe regelspanning. De kerngolfvorm is driehoek. De andere golfvormen zijn afgeleid van driehoek door middel van golfvormconverters. De frequentie van elke LFO kan handmatig worden ingesteld en gemoduleerd door middel van een externe regelspanning met bijbehorende verzwakker en polariteitsschakelaar. Door middel van een jumper kan het basisfrequentiebereik van elke LFO worden geselecteerd: ongeveer 0,02 Hz (~ 50 seconden) ... 2,5kHz of ongeveer 0,0017 Hz (~ 600 seconden) ... 220Hz. Op die manier kan elke LFO ook worden gebruikt als een VCO met een maximale frequentie van ongeveer 2,5kHz. Elke LFO heeft een reset-ingang die kan worden gebruikt om het driehoekssignaal te resetten.
De module heeft deze bedieningselementen en in/uitgangen beschikbaar:
- Control F: handmatige regeling van de frequentie, voor elke LFO kan het frequentiebereik door middel van een jumper worden geselecteerd uit twee waarden (zie technische opmerkingen)
frequentiebereik van besturing F in het hoge frequentiebereik: ongeveer 0,075 Hz (~ 13 seconden) ... 1,4 kHz
frequentiebereik van regeling F in het lage frequentiebereik: ongeveer 0,007 Hz (~ 140 seconden) ... 125 Hz - Control CV: verzwakker voor het signaal dat op de CV-aansluiting wordt aangeboden, door middel van een jumper kan een kleine positieve spanning op het schakelcontact van de /CV/-aansluiting worden gezet, zolang er geen patchkabel op de /CV/-aansluiting is aangesloten CV-regeling werkt dan als fijnregeling voor de frequentie
- Schakelaar CV Pol.: polariteitsschakelaar voor het signaal dat op de bus /CV/ wordt aangeboden
- Controle PW/PM: gecombineerde controle voor handmatige en CV-controle van de rechthoekpulsbreedte:
als er geen patchkabel op bus /P/ is aangesloten, wordt de besturing gebruikt om de pulsbreedte (PW) handmatig aan te passen
Wanneer een patchkabel op bus /P/ wordt aangesloten, werkt de besturing als verzwakker voor het externe CV-signaal met een basispulsbreedte van 50:50. - Socket /CV/: frequentieregeling spanningsingang, in de fabriek is de module zo afgesteld dat de gevoeligheid van deze ingang exact 1V/octaaf is wanneer de CV-regeling volledig CW is.
- Socket /R/: reset-ingang, afhankelijk van de bijbehorende jumper is de reset-ingang flankgetriggerd of niveaugestuurd (zie technische opmerkingen voor details)
- Socket /P/: pulsbreedte stuurspanningsingang
- Sockets met golfvormsymbool: weergave van de betreffende golfvorm (driehoek, sinus, stijgende en dalende zaagtand, rechthoek)
- De uitgangsspanningsbereiken zijn ongeveer -5V ... +5V (10Vpp), behalve de rechthoekige uitgang
Voor de rechthoekige uitgang kan men door middel van een jumper kiezen of het bereik ongeveer -5V ... +5V of 0...+10V bedraagt. - LED: visuele controle van de LFO (driehoek)
De ingangen van de module zijn gelabeld met witte letters op een zwarte achtergrond (in de tekst tussen twee schuine strepen). De uitgangen zijn gelabeld met zwarte letters. De module heeft de volgende bedieningselementen en in/uitgangen beschikbaar: - Control F: handmatige regeling van de frequentie, voor elke LFO kan het frequentiebereik door middel van een jumper worden geselecteerd uit twee waarden (zie technische opmerkingen)
frequentiebereik van besturing F in het hoge frequentiebereik: ongeveer 0,075 Hz (~ 13 seconden) ... 1,4 kHz
frequentiebereik van regeling F in het lage frequentiebereik: ongeveer 0,007 Hz (~ 140 seconden) ... 125 Hz - Control CV: verzwakker voor het signaal dat op de CV-aansluiting wordt aangeboden, door middel van een jumper kan een kleine positieve spanning op het schakelcontact van de /CV/-aansluiting worden gezet, zolang er geen patchkabel op de /CV/-aansluiting is aangesloten CV-regeling werkt dan als fijnregeling voor de frequentie
- Schakelaar CV Pol.: polariteitsschakelaar voor het signaal dat op de bus /CV/ wordt aangeboden
- Controle PW/PM: gecombineerde controle voor handmatige en CV-controle van de rechthoekpulsbreedte:
als er geen patchkabel op bus /P/ is aangesloten, wordt de besturing gebruikt om de pulsbreedte (PW) handmatig aan te passen - Wanneer een patchkabel op bus /P/ wordt aangesloten, werkt de besturing als verzwakker voor het externe CV-signaal met een basispulsbreedte van 50:50.
- Socket /CV/: frequentieregeling spanningsingang, in de fabriek is de module zo afgesteld dat de gevoeligheid van deze ingang exact 1V/octaaf is wanneer de CV-regeling volledig CW is.
- Socket /R/: reset-ingang, afhankelijk van de bijbehorende jumper is de reset-ingang flankgetriggerd of niveaugestuurd (zie technische opmerkingen voor details)
- Socket /P/: pulsbreedte stuurspanningsingang
- Sockets met golfvormsymbool: weergave van de betreffende golfvorm (driehoek, sinus, stijgende en dalende zaagtand, rechthoek)
- De uitgangsspanningsbereiken zijn ongeveer -5V ... +5V (10Vpp), behalve de rechthoekige uitgang
Voor de rechthoekige uitgang kan men door middel van een jumper kiezen of het bereik ongeveer -5V ... +5V of 0...+10V bedraagt. - LED: visuele controle van de LFO (driehoek)
De ingangen van de module zijn gelabeld met witte letters op een zwarte achtergrond (in de tekst tussen twee schuine strepen). De uitgangen zijn gelabeld met zwarte letters.
