Doepfer A-151 Sequential Switch
De Doepfer A-151 zorgt gegarandeerd voor creatieve resultaten!
- Grote voorraad, snelle levering
- Fysieke showroom in Haarlem
- Retourneren kan ook in de winkel
- Bijna altijd direct een expert aan de lijn
Productinformatie Doepfer A-151 Sequential Switch

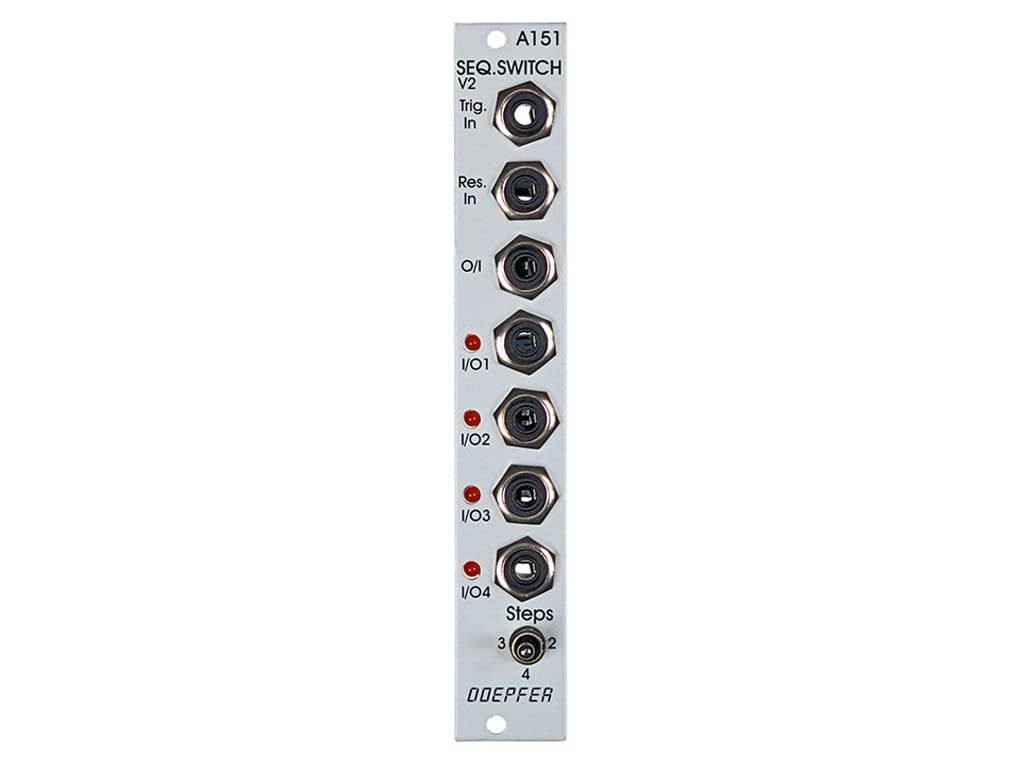

De Doepfer A-151 (Quad Sequential Switch) is als een elektronische draaischakelaar met vier standen.
Het bevat trigger- en reset-ingangen, vier in/uitgangen en een gemeenschappelijke uitgang/ingang. Elke keer dat er een puls wordt ontvangen op de triggeringang, wordt de gemeenschappelijke uitgang/ingang verbonden met de volgende in/uitgang. Na de vierde in/uitvoer zorgt de volgende trigger ervoor dat hij weer teruggaat naar de eerste, enzovoort. Een positieve puls op de reset-ingang schakelt de uit/ingang onmiddellijk terug naar de eerste in/uitgang.
Spanningen in het bereik -12V...+12V aan de O/I resp. I/O-sockets kunnen door de module worden verwerkt (niet alleen stuurspanningen, maar ook poort-, trigger- of kloksignalen, op voorwaarde dat deze in het bereik -12V...+12V liggen).
Door middel van een tuimelschakelaar kan het aantal stappen beperkt worden tot 2, 3 of 4.
Vier LED's geven de actieve in/uitgang aan (dat wil zeggen de aan die op een bepaald moment met de uit/ingang is verbonden).
Technische opmerkingen:
- Om de elektronische schakelaars te beschermen in geval van een ongeschikte patch (bijvoorbeeld aansluiting van twee uitgangen) wordt een 1k-beveiligingsweerstand in de O/I-lijn geplaatst. Als de voor VCO's gebruikte stuurspanningen worden omgeschakeld, kan dit een kleine spanningsval veroorzaken en tot ongewenste hoorbare ontstemming leiden. Voor deze toepassing adviseren wij om een CV-buffer tussen A-151 en de VCO('s) in te voegen, b.v. de modules A-180-3, A-180-4 of de Precision Adder A-185-2. Het integreren van de buffer in de module A-151 is niet mogelijk omdat dit de bidirectionaliteit van de schakelaars zou verpesten.
- Voor modules die vóór het voorjaar van 2005 zijn geproduceerd, was het spanningsbereik aan de in-/uitgangen beperkt tot -8V...+8V. Vanaf voorjaar 2005 was de herziene versie van de module beschikbaar. Met een extra schakelaar kan het aantal stappen worden ingesteld op 2, 3 of 4 (met dank aan Peter Grenader voor dit idee). Bovendien maakt de herziene module het mogelijk om spanningen in het volledige A-100 spanningsbereik (d.w.z. -12V...+12V) te verwerken. De beperking tot -8V...+8V is niet langer geldig.
