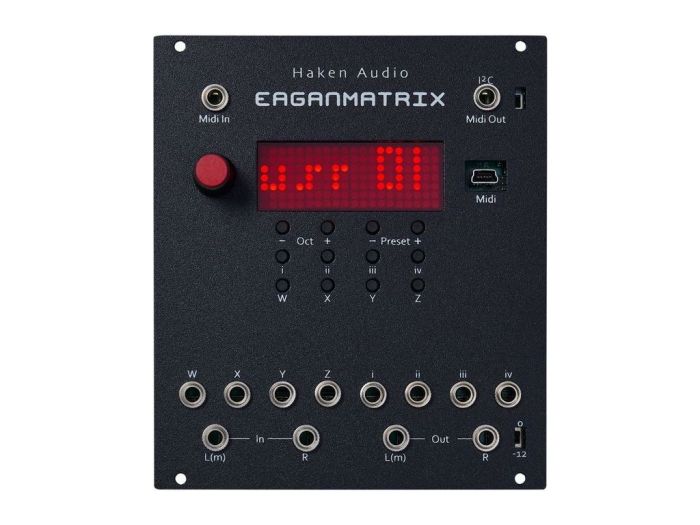

Haken Audio Eurorack EaganMatrix

Connectiviteit

• Midi in (3,5mm): Type A, B of TS, voor normale Midi-bediening en firmware-updates. Midi-prestatiegegevens kunnen gelijktijdig worden gebruikt met W, X, Y, Z control voltage ingangen.

• Octaaf / menuselectie: Druk op - Oct- met Oct+ om het menu te openen/sluiten.

• Macro control selectie: 0 tot 5V of -5 tot +5V met offsets. Macro's i, ii, iii. iv, v, vi zijn allemaal globaal van toepassing. Macro's v & vi zijn toegankelijk via het menu.

• W, X, Y, Z offset selectie: W: Gate (kan constante Gate aan zetten), X: Grove en fijne afstemming, Y: Koppelt aan Y control in presets (meestal timbre), Z: Luidheid (meestal gekoppeld aan druk).

• W, X, Y, Z control voltage ingangen: W: Gate > 1V (Gate huidige noot aan/uit) X: 1V/Oct, -10V tot +10V, normaal gesproken minder Y: 0 tot 5V, -5V tot +5V met offsets Z: 0 tot 5V, -5V tot +5V met offsets Voorzie W Gate On/Off en Z (0-5V) CV ingangen om noten te triggeren voor de meeste presets.

• Kan gelijktijdig worden gebruikt met prestatiegegevens van Midi-ingang(en).

• Audio in: Ongebalanceerde ingang. Links/Rechts stereo of mono. Ingang wordt anders behandeld afhankelijk van de preset.

• Midi out of I2C out (3,5 mm): Midi out of I2C-verbinding met CVC of µCVC.

• Midi/I2C out schakelaar: Omhoog: I2C out naar CVC of uCVC Omlaag: Midi out (3,5 mm) Type B.

• USB Midi: USB Mini-B voor Midi via USB en firmware-updates.

• Preset selectieknoppen: Inc/Dec (Gewijzigd met draaiknop).

• Macro control CV ingangen: 0-5V, -5V tot 5V met offsets geleverd door macro control selectie.

• Uitgangsniveauschakelaar: 0 dB Eurorack, -12 dB lijnniveau, digitaal instelbaar met een bereik van 48 dB.

• Audio out: Stereo-uitgang; gebruik van alleen de linkeruitgang is een audiosom van het stereosignaalpad. Standaard audioniveaus zijn ingesteld voor een breed dynamisch bereik.

Specificaties

• Polyfonie: Nominaal 1, maximaal 8

• 4 CV-ingangen per noot: W, X, Y, Z

• Gate (W): Triggert bij 1V, met max bereik -10V tot +10V

• Pitch (X): 1V/Oct, aangepaste offset voor Midden C; bruikbare ingangsspanningen van -10V tot +10V

• Timbre (Y): Functie afhankelijk van EaganMatrix preset; spanningsbereik: 0V tot 5V

• Loudness (Z): normaal 0V tot 5V

• 4 globale CV-ingangen: i, ii, iii, iv

• Functionaliteit afhankelijk van EaganMatrix preset; deze CV's beïnvloeden alle voices (noten van WXYZ en Midi in); elke globale CV is normaal gesproken 0V tot 5V

• 2 analoge audio-ingangen: Links en rechts, of mono

• 2 analoge audio-uitgangen: Links en rechts of mono (12 dB schakelaar voor Eurorack/lijn niveaus)

• Midi in: Type A, Type B, Type TS en DIN Midi (via meegeleverde adapter)

• Maakt MPE- en MPE+-verbinding met andere Midi-apparaten mogelijk zonder computer of USB

• Midi out: Type B en DIN Midi (via meegeleverde adapter)

• USB Midi: Mini-B

• Maakt verbinding met Haken Editor op Mac of PC mogelijk

• Maakt MPE- en MPE+-verbinding met soft synths op Mac of PC mogelijk

• I2C-poort voor communicatie met de Control Voltage Converter

• Maakt verbinding met Haken Audio CVC of Evaton Technologies µCVC mogelijk

• 12 schakelaars, 1 draaiknop en LED-matrix

• Een menusysteem maakt stand-alone bediening mogelijk zonder computer, en biedt monitoring voor gespeelde noten en CV-ingangsniveaus

• Meegeleverd bij aankoop: Twee 3,5mm adapters naar 5-pins DIN Midi in / out, USB A naar USB Mini-B kabel voor verbinding met Mac of PC, Eurorack stroomkabel

• Voeding: +12V 125mA; +5V 100mA; -12V 25mA

• +12V, +5V, ground en -12V van uw Eurorack-behuizing

• Afmetingen: 22HP, 3cm diepte
