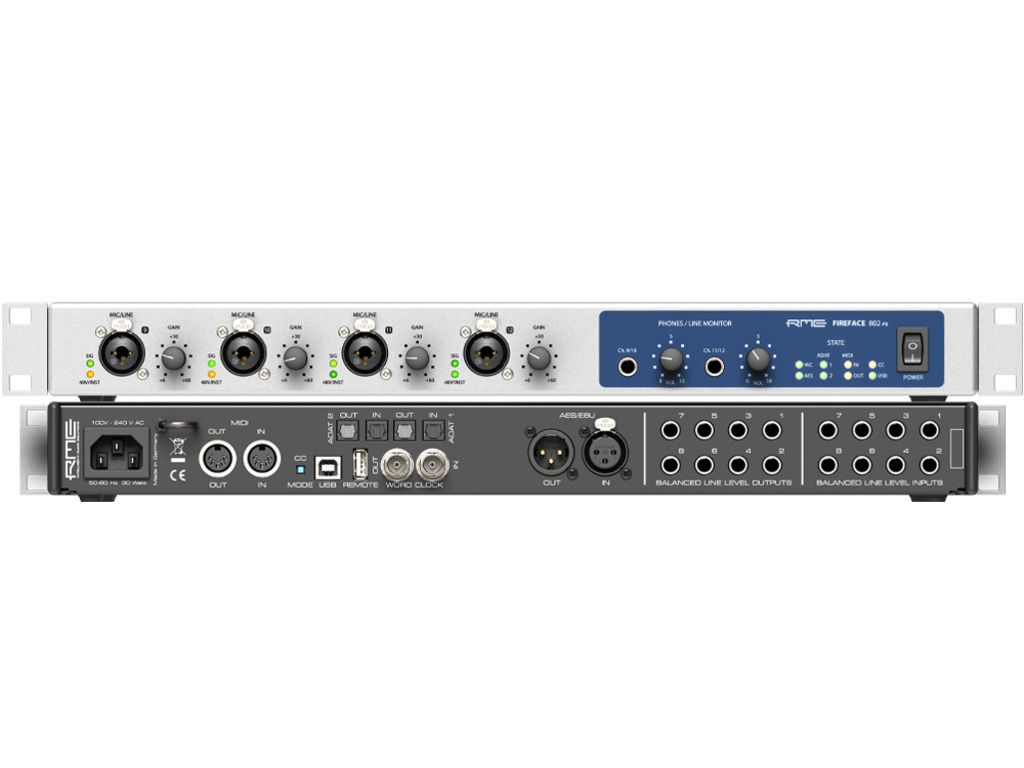

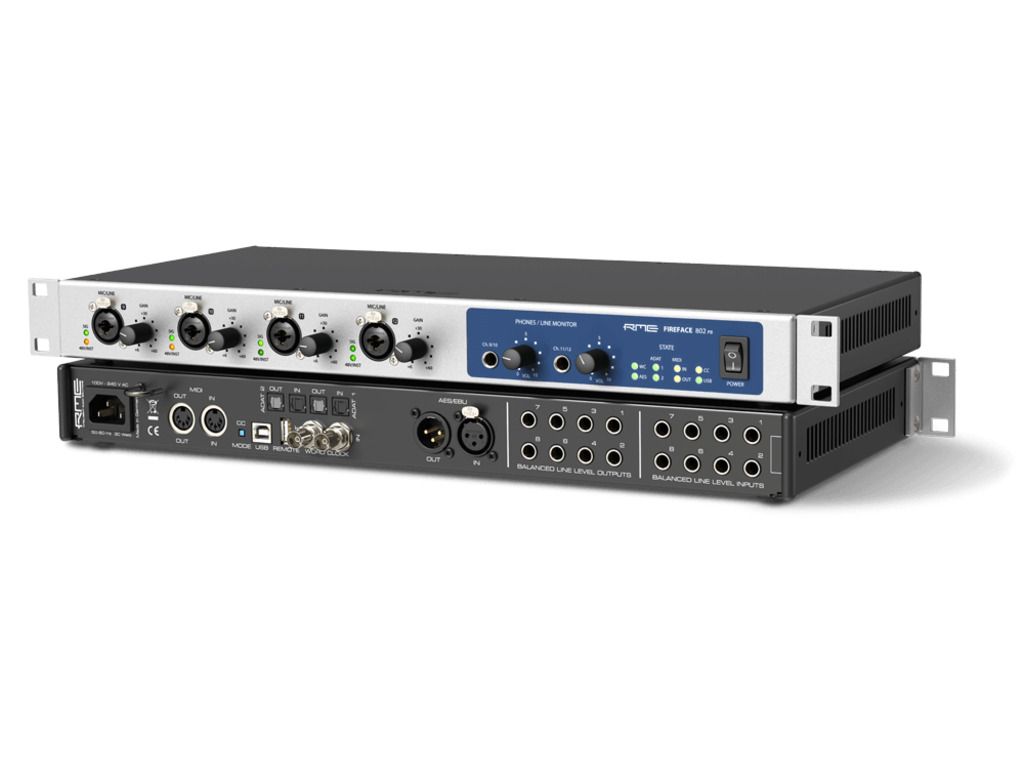

RME Fireface 802 FS

Analoog AD, Line In 1-8 (Achterkant):

• Ingang: 6.3 mm TRS, elektronisch gebalanceerd
• SNR bij LoGain: 116 dB (AES17), 118 dBA
• SNR bij +4 dBu: 115 dB (AES17), 117 dBA
• Frequentierespons:
  • @ 44.1 kHz: 8.9 Hz – 20.4 kHz
  • @ 96 kHz: 4.3 Hz – 45.2 kHz
  • @ 192 kHz: 3 Hz – 89 kHz
• Filter: Short Delay Sharp, 5 / 5 / 6 samples vertraging
• THD bij -1 dBFS: < -120 dB, < 0.0001%
• THD+N bij -1 dBFS: < -110 dB, < 0.00032%
• Kanaalscheiding: > 110 dB
• Maximale ingangssterkte: +19 dBu
• Ingangsimpedantie bij 1 kHz: 10 kOhm ongebalanceerd, 10.6 kOhm gebalanceerd
• Ingangsgevoeligheid: Lo Gain / +4 dBu
• Ingangsniveau voor 0 dBFS:
  • Bij Lo Gain: +19 dBu
  • Bij +4 dBu: +13 dBu
• Variabele digitale gain: 0 tot +12 dB
• Minimumniveau voor 0 dBFS: +1 dBu, -1.2 dBV

Microfoon In 9-12 (Voorkant):

• Ingang: XLR, elektronisch gebalanceerd
• Ingangsimpedantie: 3.4 kOhm
• SNR: 113 dB RMS niet gewogen, 116 dBA
• Gainbereik: 54 dB
• Maximale ingangssterkte:
  • Gain +6 dB: +10 dBu
  • Gain +60 dB: -44 dBu
• CLIP LED: 0 dBFS
• SIG LED: -42 dBFS

Instrument In 9-12 (Voorkant):

• Ingang: 6.3 mm TS jack, ongebalanceerd
• Ingangsimpedantie: 1 MOhm
• SNR: 113 dB RMS niet gewogen, 116 dBA
• Maximale ingangssterkte:
  • Gain +6 dB: +21 dBu
  • Gain +60 dB: -33 dBu
• Frequentierespons:
  • Bij 44.1 kHz: 2.5 Hz – 20.8 kHz
  • Bij 96 kHz: 2.5 Hz – 25 kHz
  • Bij 192 kHz: 1.7 Hz – 36 kHz

DA - Stereo Monitor Uitgang Hoofdtelefoon (9-12):

• Uitgang: 2 x 6.3 mm TRS stereo jack, ongebalanceerd
• Maximale uitgangsniveau bij 0 dBFS: +17 dBu
• Maximaal vermogen per kanaal bij 32 Ohm belasting, 0.02% THD: 200 mW (2.5 Vrms, +10 dBu)
• SNR: 116 dB (AES17), 118 dBA
• Uitgangsimpedantie: 2 Ohm

DA, Line Out 1-8 (Achterkant):

• Uitgang: 6.3 mm TRS jack, servo-gebalanceerd
• SNR:
  • Bij HiGain: 116.5 dB (AES17), 118.5 dBA
  • Bij +4 dBu: 116 dB (AES17), 118 dBA
  • Bij -10 dBV: 107 dB (AES17), 109 dBA
• Frequentierespons:
  • Bij 44.1 kHz: 0 Hz – 20.2 kHz
  • Bij 96 kHz: 0 Hz – 44.6 kHz
  • Bij 192 kHz: 0 Hz – 77.5 kHz
• THD+N: < -110 dB, < 0.00032%
• Kanaalscheiding: > 110 dB
• Uitgangsniveau Schakelbaar: Hi Gain, +4 dBu, -10 dBV
• Uitgangsniveau bij 0 dBFS:
  • Bij Hi Gain: +19 dBu
  • Bij +4 dBu: +13 dBu
  • Bij -10 dBV: +2 dBV (+4.2 dBu)
• Uitgangsimpedantie: 75 Ohm

MIDI:

• 1 x MIDI I/O via 5-pins DIN jacks
• Galvanisch geïsoleerd door optogekoppelde ingang
• Hi-speed modus: Jitter en responstijd typisch onder 1 ms
• Aparte 128 byte FIFO's voor in- en output

Digitaal:

• Klokken: Intern, ADAT In, AES In, SPDIF In, Word Clock In
• Jitteronderdrukking van externe klokken: > 50 dB (> 1 Hz)
• Effectieve klokjitterinvloed op AD en DA conversie: vrijwel nul
• PLL zorgt voor geen uitval, zelfs bij meer dan 100 ns jitter
• Ondersteunde samplingsfrequenties: 28 kHz tot 200 kHz

Digitale Ingangen:

• AES/EBU: 1 x XLR, transformator-gebalanceerd, galvanisch geïsoleerd, SPDIF compatibel, Vergrendelingsbereik: 27 kHz – 200 kHz
• ADAT Optisch: 2 x TOSLINK, 8 kanalen @ 48 kHz, S/MUX voor hogere snelheden
• SPDIF Optisch: 1 x optisch, Vergrendelingsbereik: 27 kHz – 200 kHz

Word Clock:

• BNC, schakelbare 75 Ohm terminatie
• Automatische snelheidsdetectie en interne conversie naar enkele snelheid
• SteadyClock garandeert lage jitter synchronisatie
• Niveaubereik: 1.0 Vpp – 5.6 Vpp
• Vergrendelingsbereik: 27 kHz – 200 kHz

Digitale Uitgangen:

• AES/EBU: 1 x XLR, transformator-gebalanceerd, galvanisch geïsoleerd
• ADAT: 2 x TOSLINK, 8 kanalen @ 48 kHz, S/MUX voor hogere snelheden
• SPDIF Optisch: Consumentenformaat, Samplingsfrequentie 28 kHz tot 200 kHz
• Word Clock: BNC, Maximale uitgangsspanning: 5 Vpp

Algemeen:

• Voeding: Interne schakelende voeding, 100 - 240 V AC, 30 Watt
• Vermogensverbruik: 15 Watt (idle), 22 Watt (typisch)
• Afmetingen:
  • Met rackoren: 483 x 44 x 242 mm (19" x 1.73" x 9.5")
  • Zonder rackoren/handgrepen: 436 x 44 x 235 mm (17.2" x 1.73" x 9.3")
• Gewicht: 2.8 kg (6.2 lbs)
• Bedrijfstemperatuurbereik: +5° tot +50° Celsius (41°F tot 122°F)
• Relatieve luchtvochtigheid: < 75%, niet-condenserend
